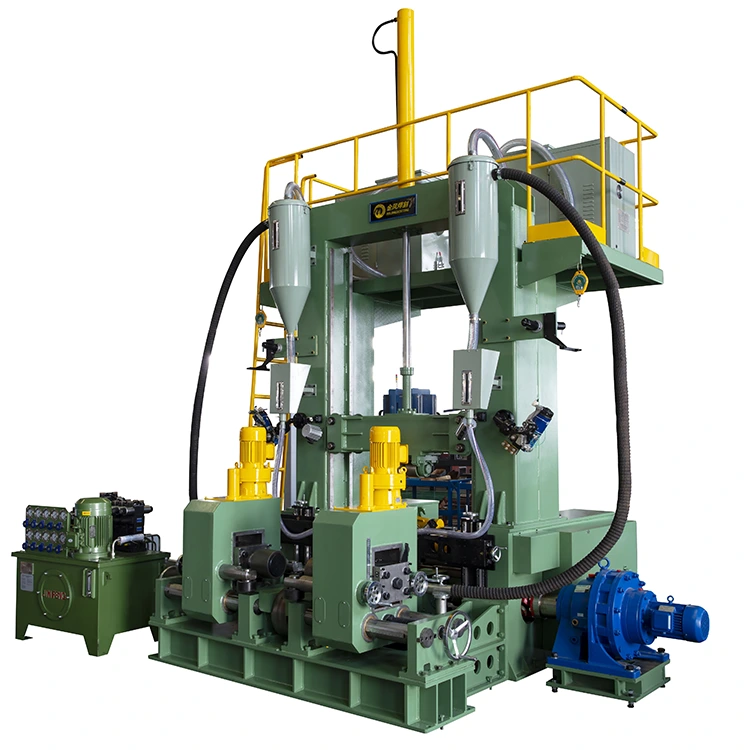

1 एच बीम वेल्डिंग लाइनमध्ये 2-1-7 3

जिनफेंग वेल्डकट एक व्यावसायिक चीन निर्माता आणि परवडणार्‍या किंमतीसह 3-इन 1 एच बीम वेल्डिंग लाइनचा पुरवठादार आहे. वेल्डेड एच-बीम किंवा टी-बीम बनवण्यासाठी एका मशीनमध्ये वेल्डिंगनंतर 3-इन 1 एच बीम वेल्डिंग लाइन एकत्रित केल्या आहेत. हे वेल्डेड एच-बीम किंवा टी-बीमवरील उत्पादन वेगवान आणि उच्च अचूकतेसह लक्षात येऊ शकते, ज्यात साध्या ऑपरेशनची वैशिष्ट्ये, कमी व्यापलेली जागा आणि कमी श्रम आहेत.

चौकशी पाठवा

उत्पादन वर्णन

बायजिनफेंग वेल्डकट तयार केलेल्या सर्व 3-इन 1 एच बीम वेल्डिंग लाइनसाठी 12 महिन्यांची हमी असेल, जी स्टीलची रचना, पूल, बांधकामांमधून अंतिम वापरकर्त्यांची उत्पादकता वाढविण्यासाठी सर्वाधिक कार्यक्षमता मशीन आहे.

वैशिष्ट्ये

मॉडेल	झेडजेजे 15	झेडजे 18	झेडजे 20
टी-बीम वेबहाइट (एच)	200 ~ 1500 मिमी	200-1800	200-2000 मिमी
वेब जाडी (डी)	6 ~ 12 मिमी	6 ~ 19 मिमी	6 ~ 30 मिमी
फ्लेंजविड्थ (बी)	200 ~ 800 मिमी	200 ~ 1000 मिमी
फ्लॅन्जेथिकनेस (टी)	6 ~ 25 मिमी	6 ~ 40 मिमी
तुळईची लांबी (एल)	4000 ~ 15000 मिमी	4000 ~ 15000 मिमी	4000 ~ 15000 मिमी
बीम सामग्री	Q235
वेल्डिंग प्रकार	बुडलेल्या आर्क ट्रान्सव्हर्स फिललेट वेल्डिंग
वेल्डिंग उर्जा स्त्रोत	एकल वायर किंवा दुहेरी वायर प्रकार	एकल वायर	एकल वायर
वेल्डिंग आउटपुट वेग	200 ~ 1000 मिमी/मिनिट
टॉर्चचा कोन:	45 ° ललित समायोजन
हायड्रॉलिक प्रेशर	≤14 एमपीए
फ्लक्स रिकव्हरी सिस्टम	2 एसईटी
फ्लक्स हॉपरचे खंड	2 × 50 एल
इनपुट कन्व्हेयर रोलर:	12000 मिमी
आउटपुट कन्व्हेयर रोलर:	12000 मिमी
मुख्य मशीन पॉवर	18.0 केडब्ल्यू
हायड्रॉलिक सिस्टम:	1 सेट
सरळ युनिट	1 सेट, मशीनवर समाकलित
वीजपुरवठा:	एसी/380 व्ही/50 हर्ट्ज/3 पीएच
सरळ क्षमता	6-40 मिमी

वैशिष्ट्य आणि अनुप्रयोग

3-इन 1 एच बीम वेल्डिंग लाइनमध्ये वेल्डिंगनंतर एच बीम, टी-बीम असेंब्ली, वेल्डिंग आणि फ्लॅंज विकृतीचे एकत्रित कार्य म्हणून एकत्रित कार्य आहे. अशाप्रकारे हे अचूकपणे आणि वेगाने एच बीम आणि टी बीम उत्पादनाची जाणीव होऊ शकते. त्याचे खालील फायदे आहेत: साधे ऑपरेशन, कमी कामगार खर्च आणि लहान कव्हरिंग क्षेत्र.

या ओळीमध्ये वेल्डेड करण्यासाठी स्ट्रक्चरल स्टील प्लेटच्या जाडीनुसार निवडण्यासाठी दोन पर्यायी वेल्डिंग प्रक्रिया आहे:

पर्याय अ: सिंगल आर्क ट्विन वायर वेल्डिंग ज्याचा साठा दर सामान्य सिंगल आर्क सिंगल वायर बुडलेल्या आर्क वेल्डिंगपेक्षा 40% जास्त आहे, हे विशेषतः स्टीलच्या जाडीसाठी योग्य आहे ज्याची जाडी 20 मिमीपेक्षा कमी आहे.

पर्याय बी: सिंगल आर्क सिंगल वायर वेल्डिंग. प्लेटच्या जाडी वेल्डिंगच्या मोठ्या श्रेणीसाठी योग्य.

तपशील

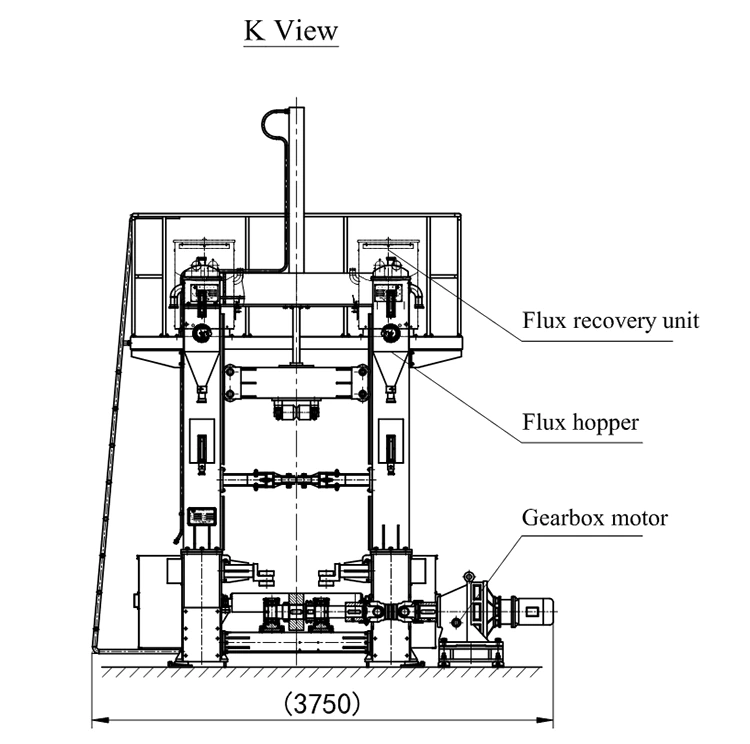

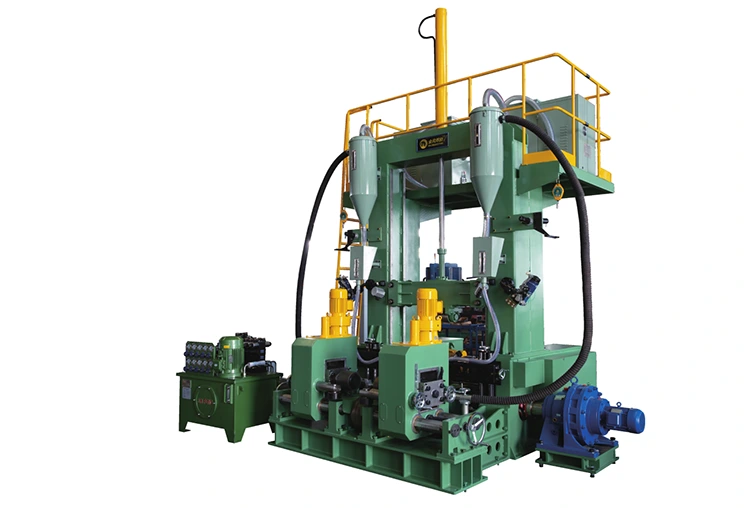

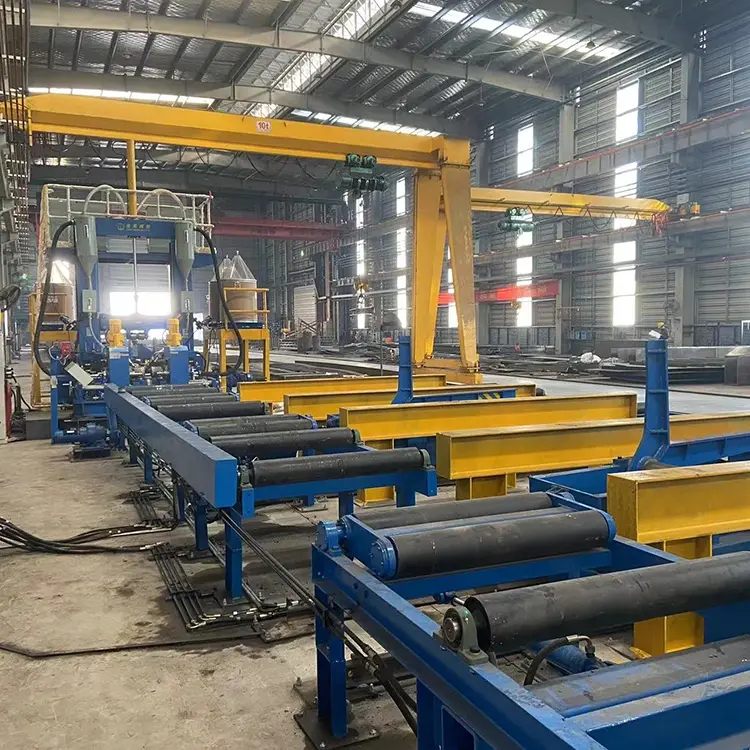

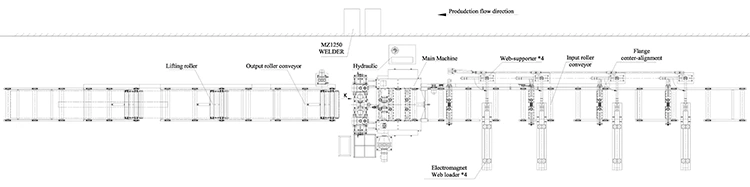

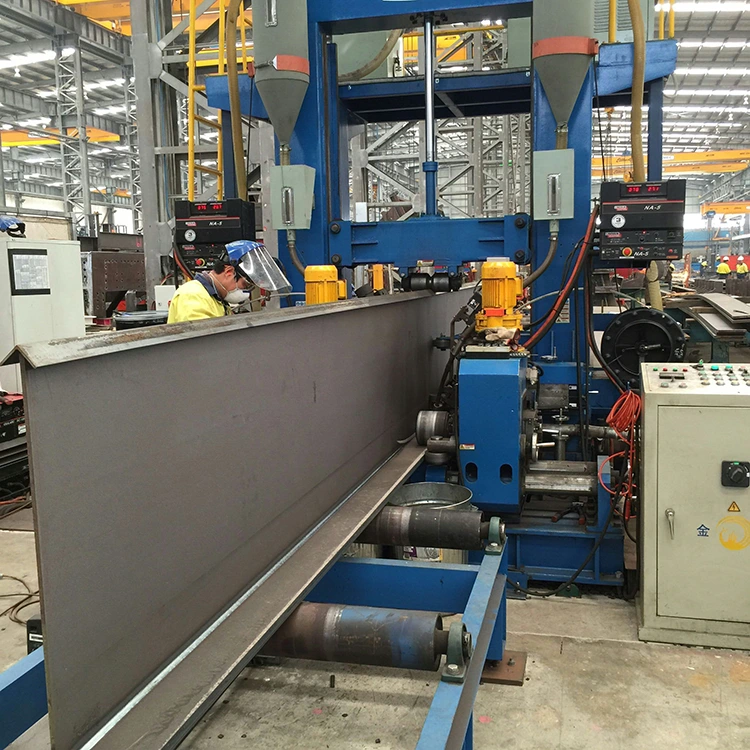

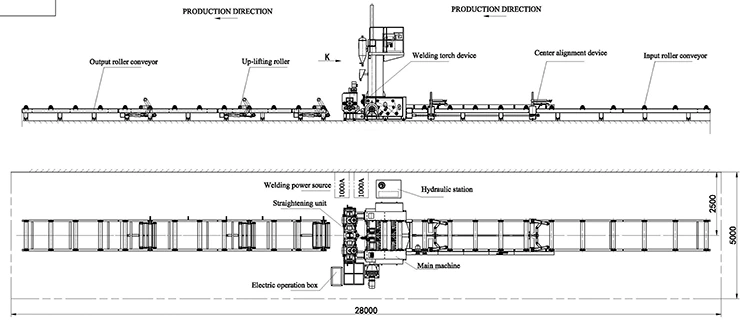

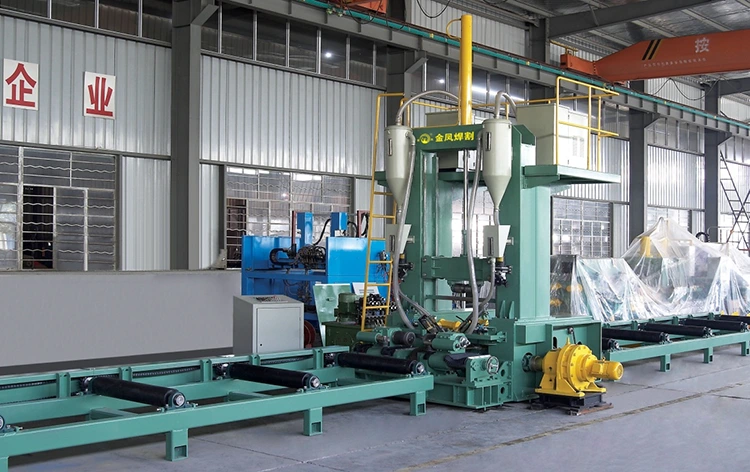

मानक झेडजे 3-इन 1 एच बीम वेल्डिंग लाइनमध्ये एक इनपुट रोलर टेबल, मुख्य वेल्डिंग आणि स्ट्रेटनिंग स्टेशन, आउटपुट्रोलर टेबल आहे. मुख्य वेल्डिंग आणि स्ट्रेटनिंग स्टेशन येथे फ्लक्स रिकव्हरी युनिटसह, वेल्डिंग हेड आणि फ्लॅंज आणि वेबसाठी क्लॅम्पिंग डिव्हाइस. वेल्डिंग पॉवर सोर्स, हायड्रॉलिक स्टेशन आणि कंट्रोलोप्रेशन देखील समाविष्ट आहे.

1. स्टँडर्डझेडएचजे 3-इन 1 एच बीम वेल्डिंग लाइन

2. पर्याय 1:

ग्राहकांच्या वेगवेगळ्या विनंत्यांनुसार, आम्ही खालीलप्रमाणे Thezhj3-in 1 H बीम वेल्डिंग लाइनसाठी कॉन्फिगरेशन देखील प्रदान करतो:

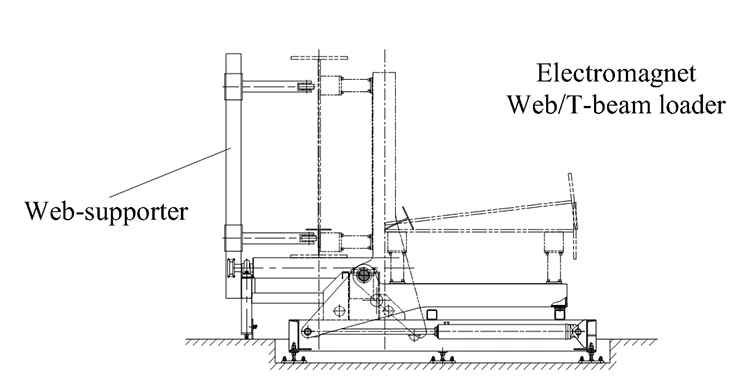

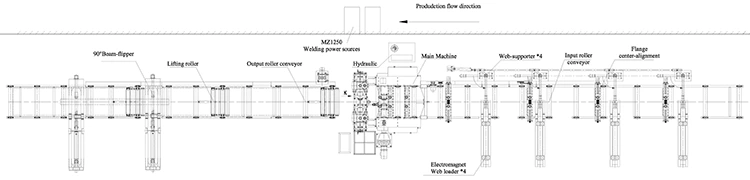

मानक 3-इन -1 एच बीम वेल्डिंग लाइनच्या आधारे, तेथे वेब-लोडरचा एक संच जोडा, जे मॅग्नेट लोडिंग आर्मच्या 4 पीसी आणि वेब समर्थकांचे 4 पीसीचे कॉन्सिस्टिस्ट. प्रत्येक वेब लोडिंग आर्ममध्ये स्टील वेब प्लेट ठेवण्यासाठी 2 पीसी मॅग्नेट आहेत.

3. पर्याय 2:

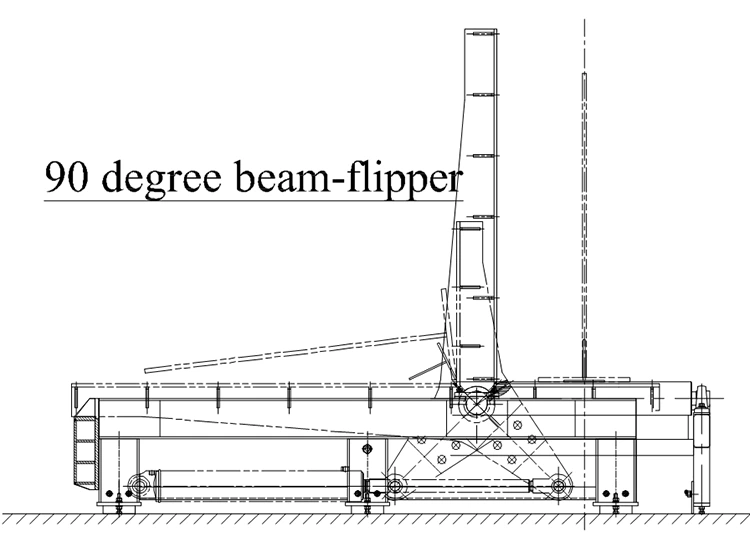

वर आधारित, आम्ही क्षैतिज स्थितीत वेल्डेड बीम उलथून टाकण्यासाठी आउटपुट रोलर टेबलवर 90 डिग्री बीम फ्लिपरचा एक संच जोडू शकतो.

3. पर्याय 3:

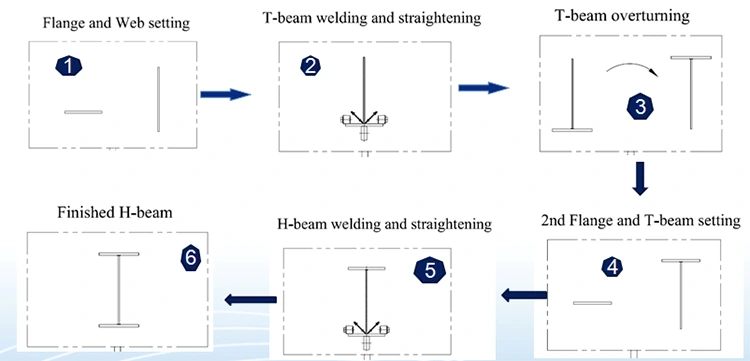

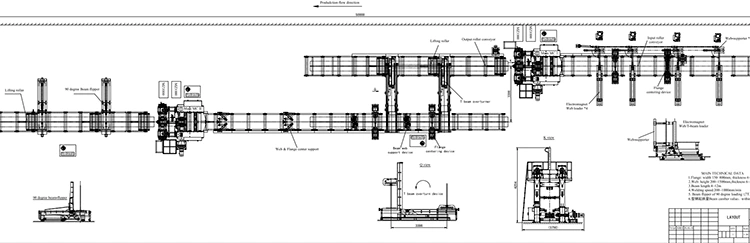

काही ग्राहकांना उत्पादन आउटपुट वाढविणे आवश्यक असू शकते, त्यांना वेल्डिंग स्टेशनचे 2 सेट्स असणे आवश्यक आहे. वेल्डिंगसाठी प्रथम वेल्डिंग स्टेशन आणि वेब तयार करण्यासाठी टी बीम तयार करण्यासाठी, वेल्डेड टी-बीम वेल्डिंगसाठी 2 रा आणि 2 रा फ्लेंज एक एच बीम तयार करण्यासाठी.

1.१ म्हणून मानक 3-इन -1 एच बीम वेल्डिंग लाइनवर आधारित, तेथे वेब-लोडरचा एक संच जोडा, जे मॅग्नेट लोडिंग आर्मच्या 4 पीसी आणि वेब समर्थकांच्या 4 पीसीचे संचालक. प्रत्येक वेब लोडिंग आर्ममध्ये स्टील वेब प्लेट ठेवण्यासाठी 2 पीसी मॅग्नेटचे 2 पीसी आहेत.

2.२ टी-बीम १ degrees० डिग्रीमध्ये बदलण्यासाठी टी-बीम ओव्हरटर्नरचा 1 संच जोडण्यासाठी आणि 2 रा वेल्डिंग स्टेशनच्या इनपुट रोलर टेबलवर 2 रा फ्लॅंजवर टी-बीम ठेवण्यासाठी.

3.3 क्षैतिज स्थितीत वेल्डेड बीम उलथून टाकण्यासाठी 2 व्या वेल्डिंग स्टेशनच्या आउटपुट रोलर टेबलवर 90 डिग्री बीम फ्लिपरचा एक संच जोडण्यासाठी.
