बीम फ्लिपर्स

बीम फ्लिपर्स बॉक्स बीम तयार करण्यासाठी ओळीत उच्च कार्यक्षमता उपकरणे आहेत, जी जिनफेंग वेल्डकट तयार केली गेली आहे जी व्यावसायिक चीन निर्माता आणि परवडणार्‍या किंमतीसह बीम फ्लिपर्सचा पुरवठादार आहे. बीम फ्लिपर्स बीम हलविण्यासाठी आणि बॉक्स बीम उत्पादनासाठी बीम उलथून टाकण्यासाठी अधिक सुरक्षितता आणि उच्च कार्यक्षमता प्रदान करतात.
जिनफेंग वेल्डकट बीम फ्लिपर्ससाठी 1 वर्षाची वॉरंटी प्रदान करेल. बॉक्स बीम प्रॉडक्शन लाइनचे मुख्य इलेक्ट्रिक घटक जगातील प्रसिद्ध ब्रँडमधून निवडले गेले आहेत जे चीनपासून लांब पल्ल्यापासून न येता वापरकर्त्यांसाठी स्थानिक भाग शोधण्यासाठी अधिक सोयीस्कर आणेल. स्टील स्ट्रक्चर्स, स्टीलचे बांधकाम आणि उच्च इमारतीपासून अंतिम वापरकर्त्यांसाठी उत्पादकता वाढविण्यासाठी बीम फ्लिपर्स सर्वात प्रगत आणि उच्च कार्यक्षमता उपकरणे आहेत.

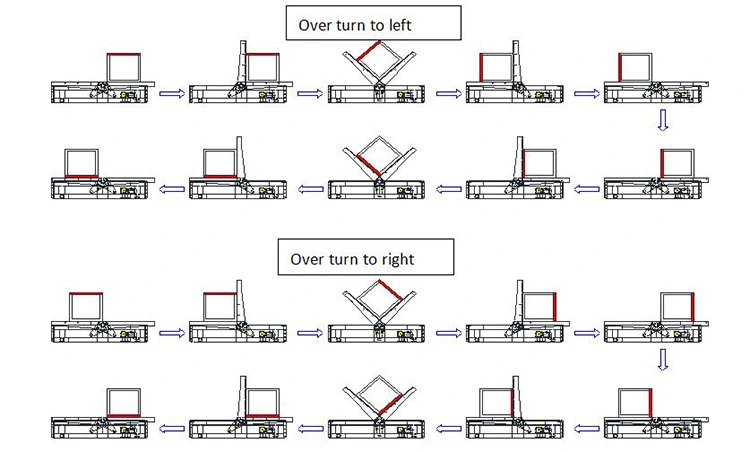

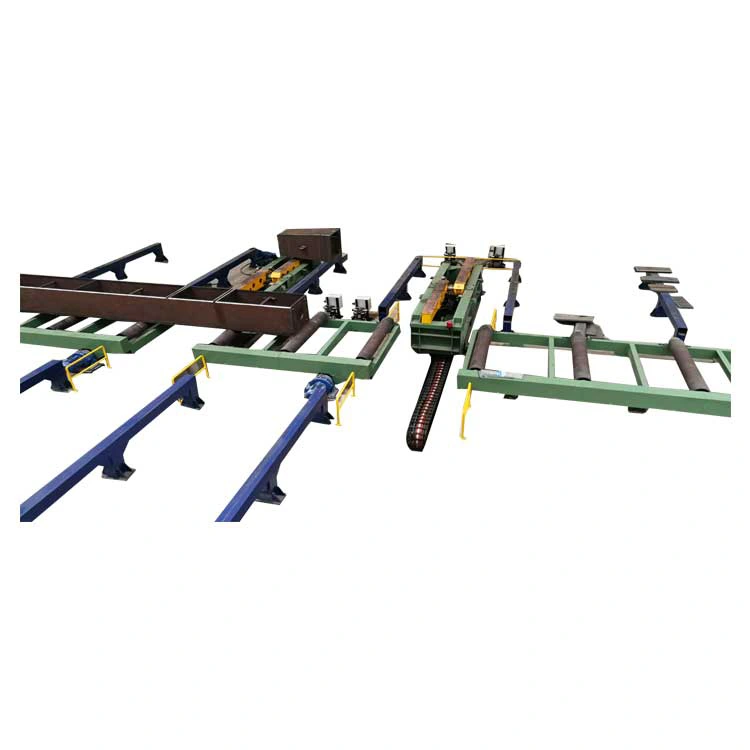

रचना दृश्य

उपकरणे वापर

प्रत्येक सेटमध्ये जंगम 180 ° हायड्रॉलिक बीम फ्लिपर्सचे दोन पीसी प्रदान केले जातात, मुख्यत: एका बाजूला वेल्डिंग नंतर वर्कपीस टर्निंगसाठी वापरले जातात. काम करताना, वर्कपीस रोलर टेबल किंवा वर्कपीस रॅकपासून दूर उंच करा आणि रिड्यूसरने वर्कपीसला रोलर टेबल किंवा वर्कपीस रॅकच्या बाजूला हलविण्यासाठी दोन उलट्या कंसात सिंक्रोन्स हलविण्यासाठी चालविले. त्यानंतर, दोन हायड्रॉलिक सिलेंडर्स समक्रमितपणे फिरविण्यासाठी दोन एल-आकाराचे हात चालवतात. वर्कपीस उलथून टाकल्यानंतर, ते रोलर टेबल किंवा वर्कपीस रॅकच्या मध्यभागी हलविले जाते आणि नंतर वर्कपीस पुढील प्रक्रियेत नेले जाते किंवा वेल्डेड केले जाते.

मुख्य तांत्रिक मापदंड

कामगिरीची वैशिष्ट्ये

उपकरणांमध्ये मुख्य मशीन, हायड्रॉलिक सिस्टम आणि इलेक्ट्रिक कंट्रोल सिस्टम असते. दोन बीम फ्लिपर्सचा एक गट एकाच वेळी उलथून टाकण्यासाठी आणि हलविण्यासाठी वापरला जातो. टिल्टिंग प्रक्रियेदरम्यान दोन बीम फ्लिपर्सची फ्लिपिंग प्रक्रिया प्रगत हायड्रॉलिक सिंक्रोनाइझेशन वाल्व्हद्वारे नियंत्रित केली जाते. वर्कपीसची 90 ° उलाढाल साध्य करण्यासाठी वर्कपीसची उलाढाल प्रक्रिया व्यक्तिचलितपणे नियंत्रित करा.
2.२ प्रत्येक बीम फ्लिपर्स "एल" प्रकार फिरणार्‍या आर्मला फिरण्यासाठी ढकलण्यासाठी मानक हायड्रॉलिक अभियांत्रिकी सिलेंडर्सचा एक संच वापरतो, ज्यामुळे वर्कपीस चालू होऊ शकतो. टर्नओव्हर ब्रॅकेटवर वेग कमी करणारा आणि चालण्याचे चाक व्यवस्थित केले जाते, ज्यामुळे टर्नओव्हर ब्रॅकेट हलणारे कार्य करण्यास सक्षम करते.
3.3 उपकरणे हायड्रॉलिकली चालविली जातील आणि यांत्रिकदृष्ट्या चालित ओव्हरटर्निंग मशीनच्या तुलनेत प्रभाव प्रतिरोध, स्थिर ओव्हरटर्न आणि कमी अपयश दराची वैशिष्ट्ये असतील. हे केवळ वर्कपीस 90 º फ्लिप करण्यासाठीच वापरले जाऊ शकत नाही, तर वेगवेगळ्या स्थानकांमधील हलविण्यासाठी ते उचलले जाऊ शकते. पारंपारिक साखळी उलाढाल मशीनच्या तुलनेत, कार्य स्टेशन केवळ बंदच नाही, तर वर्कपीसमध्ये उचलणे आणि वाहतुकीची सोय करते आणि एकूण परिमाण, विशेषत: उंचीचे परिमाण देखील मोठ्या प्रमाणात कमी होते आणि ऑपरेशन सुरक्षित आणि विश्वासार्ह आहे. लिंकेज कंट्रोलच्या दोन संचाचा एक गट, ऑपरेट करणे सोपे, सुरक्षित आणि विश्वासार्ह.

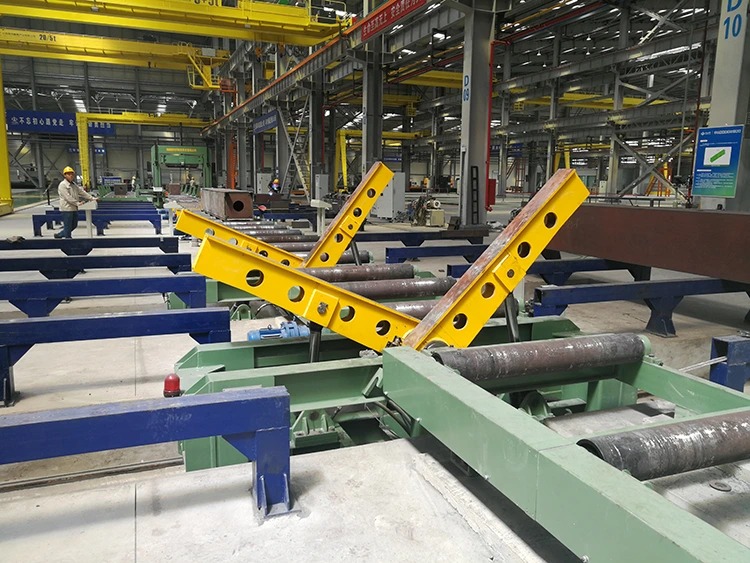

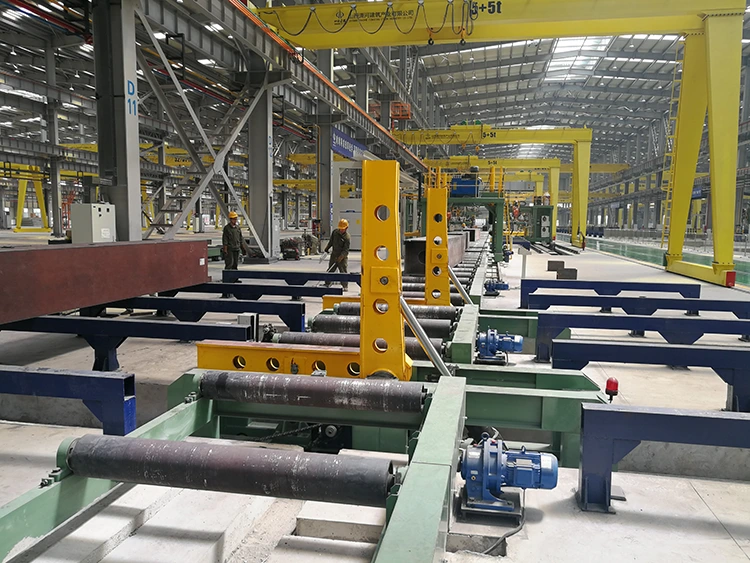

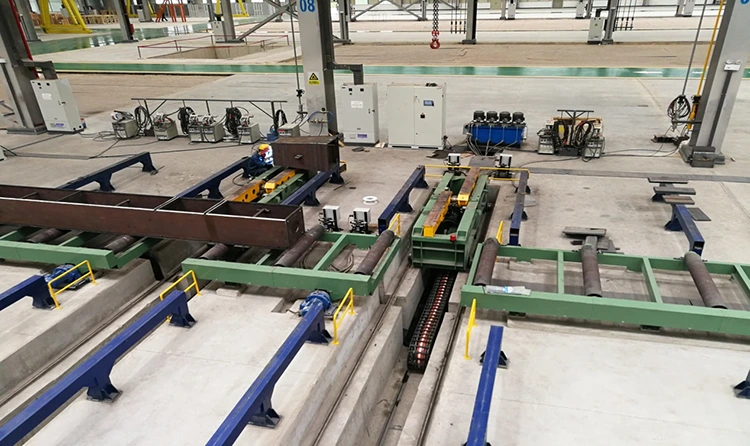

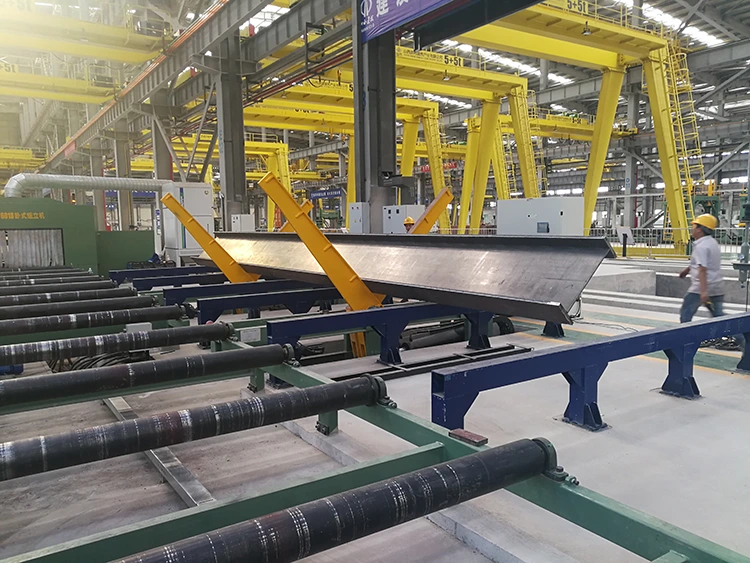

वापरकर्त्यांच्या फॅक्टरीमध्ये बीम फ्लिपर्स स्थापित केले
