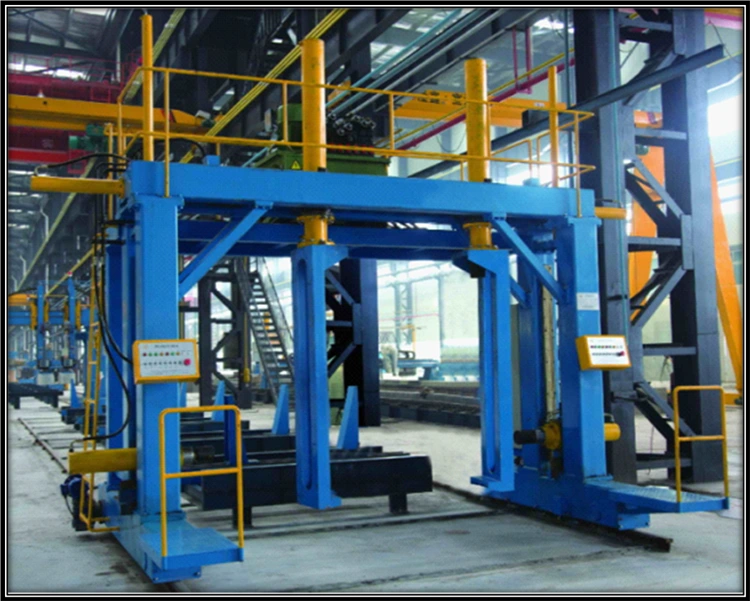

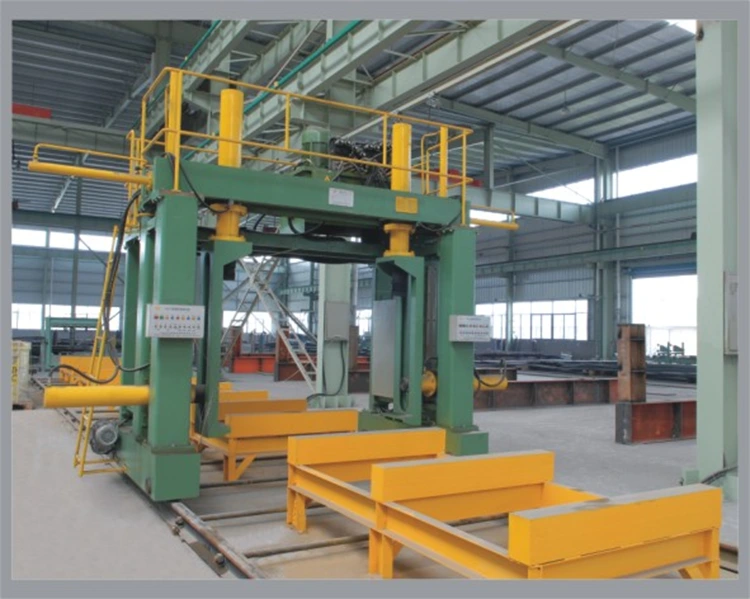

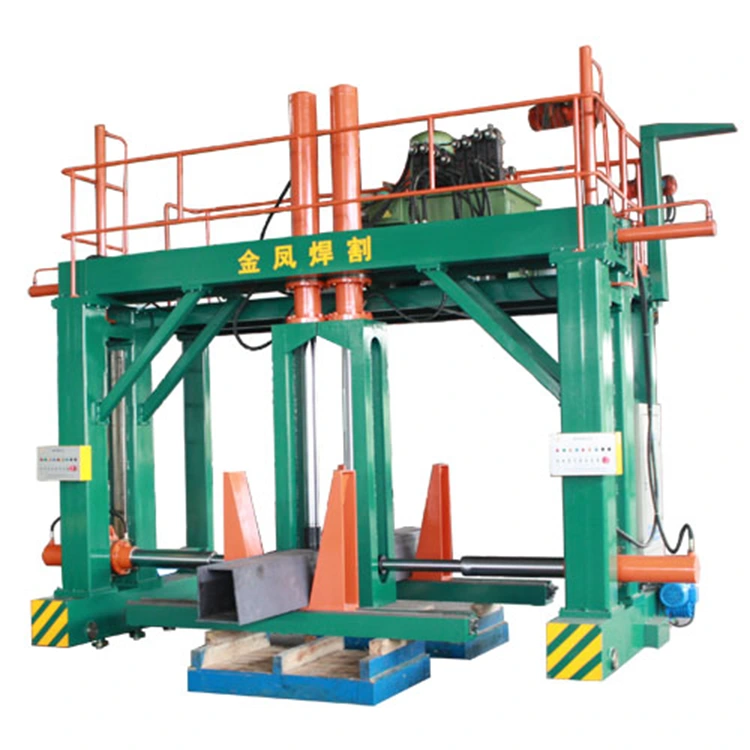

बॉक्स कॉलम असेंबलिंग मशीन

जिनफेंग वेल्डकट एक्सएक्सझेड 15 बॉक्स कॉलम असेंबलिंग मशीनसाठी 1 वर्षाची वॉरंटी प्रदान करेल. बॉक्स कॉलम प्रॉडक्शन लाइनचे मुख्य विद्युत घटक जगातील प्रसिद्ध ब्रँडमधून निवडले गेले आहेत जे चीनपासून लांब पल्ल्यापासून न येता वापरकर्त्यांसाठी स्थानिक भाग शोधण्यासाठी अधिक सोयीस्कर आणेल. स्टील स्ट्रक्चर्स, स्टीलचे बांधकाम आणि उच्च इमारतीपासून अंतिम वापरकर्त्यांसाठी उत्पादकता वाढविण्यासाठी एक्सएक्सझेड 15 बॉक्स कॉलम असेंबलिंग मशीन ही सर्वात प्रगत आणि उच्च कार्यक्षमता उपकरणे आहेत.

वैशिष्ट्ये

वैशिष्ट्य आणि अनुप्रयोग

एक्सएक्सझेड 15 बॉक्स कॉलम असेंबलिंग मशीनचे खालील फायदे आहेत:

बॉक्स कॉलम (स्तंभ) "यू" आकाराच्या बीम आणि स्पॉट वेल्डेड आणि तयार केलेल्या कव्हर प्लेटसह बनलेला आहे. असेंब्ली दरम्यान, वर्कपीस स्थिर आहे, मुख्य मशीन विभागांमध्ये फिरते आणि क्लॅम्पिंग असेंब्ली मोड आवश्यकतेनुसार स्थित आहे.

प्रथम, असेंब्ली मशीनच्या पोचविणार्‍या रोलर टेबलवर वेल्डेड "यू-आकाराचे" स्पॉट लिफ्ट करा किंवा मागील "यू-आकाराच्या" असेंब्ली स्टेशनवरून या स्टेशनवर वाहतूक करा. नंतर, रेखांकन आवश्यकतेनुसार वरील कव्हर प्लेट "यू-आकाराच्या" वर उचलून घ्या आणि त्यास होस्ट साइड प्रेसिंग डिव्हाइस आणि अप्पर प्रेसिंग डिव्हाइस म्हणून वापरा. संपूर्ण वर्कपीसची असेंब्ली पूर्ण करण्यासाठी वरच्या कव्हर प्लेटला दाबा आणि स्पॉट वेल्ड करा. लांबीच्या वर्कपीसच्या विभागांची असेंब्ली होस्ट मशीनच्या हलत्या स्थितीद्वारे प्राप्त केली जाते. पुढील प्रक्रियेसाठी एकत्रित रोलर टेबलद्वारे एकत्रित वर्कपीस पुढील प्रक्रियेस पाठविली जाते.

(येथे मॅन्युअल सीओ 2 एमआयजी वेल्डिंग मशीन वापरकर्त्याद्वारे पुरविल्या जातात. मॅन्युअल वेल्डिंग मशीन विक्रेता/पुरवठादाराच्या पुरवठा श्रेणीत नसतात)

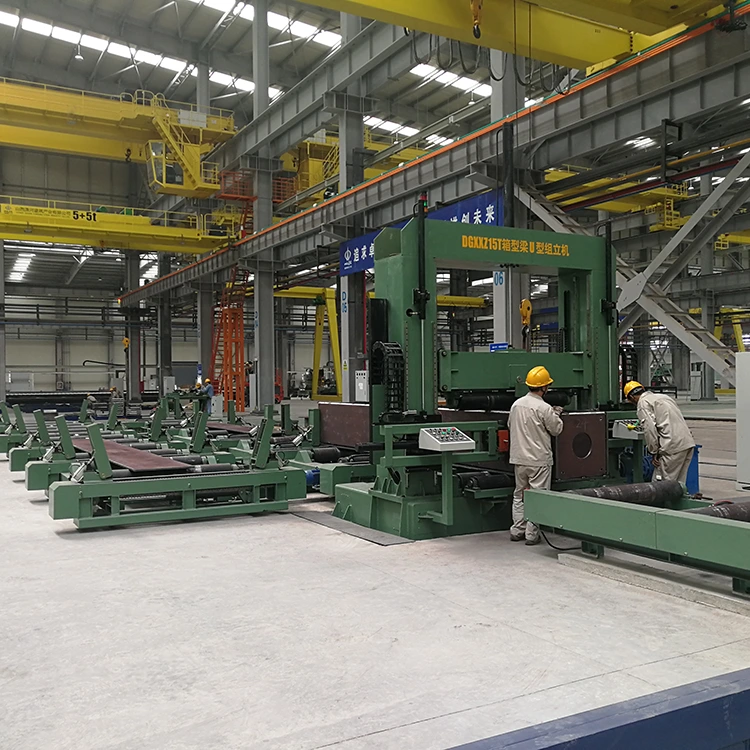

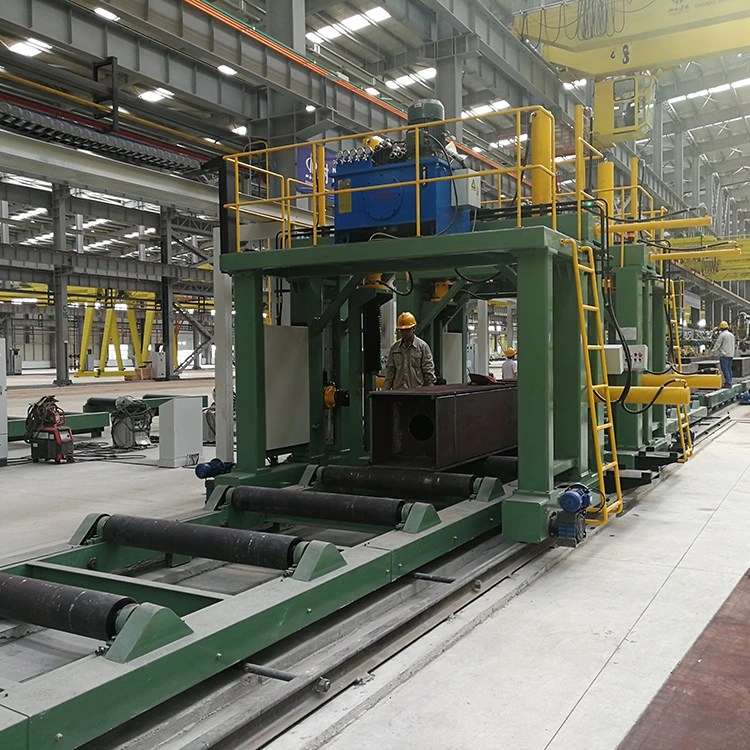

वापरकर्त्यांच्या कारखान्यात बॉक्स-बीम असेंबलिंग मशीन स्थापित केली

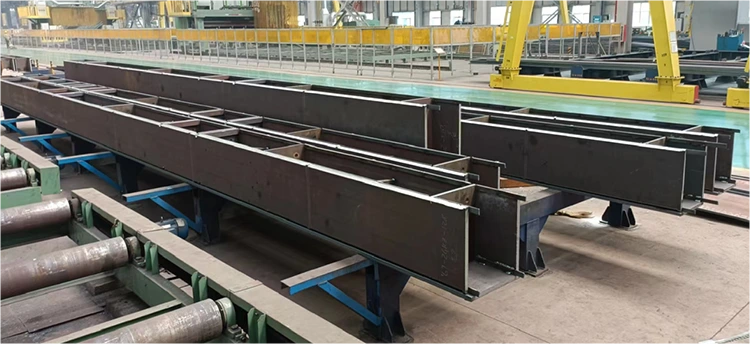

स्टील प्लेटमधून वेल्डेडबॉक्स कॉलम कसे तयार करावे?

प्लेट्सपासून एच बीम आणि अंतिम तपासणीपर्यंत उत्पादनासाठी उत्पादन प्रवाह चार्ट खालीलप्रमाणे आहे.

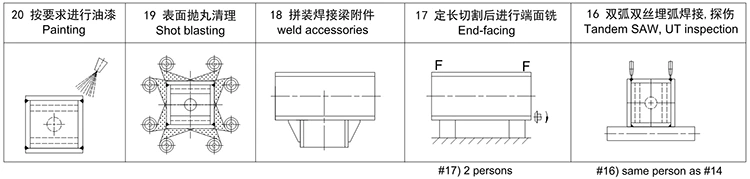

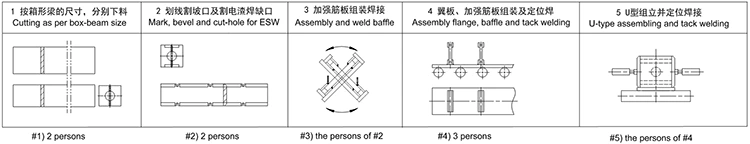

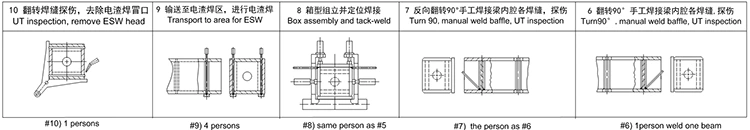

उत्पादन प्रवाह चार्ट
