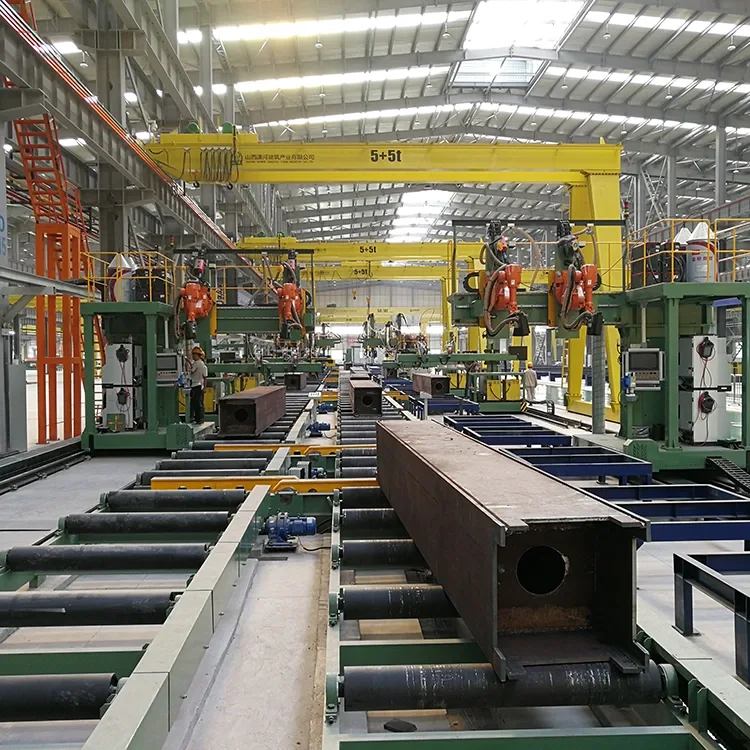

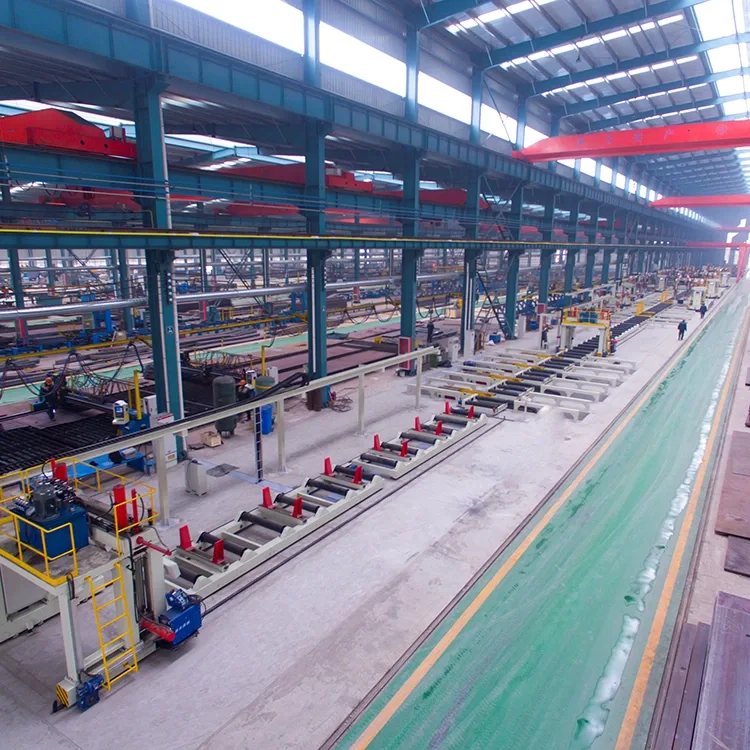

बॉक्स कॉलम वेल्डिंग लाइन

जिनफेंग वेल्डकटने बॉक्स कॉलम वेल्डिंग लाइनसाठी 1 वर्षाची वॉरंटी प्रदान केली आहे. थेबॉक्स कॉलम प्रॉडक्शनचे मुख्य इलेक्ट्रिक घटक जगातील प्रसिद्ध ब्रँडमधून निवडले गेले आहेत जे चीनपासून लांब पल्ल्यापासून न येता वापरकर्त्यांसाठी स्थानिक भाग शोधण्यासाठी अधिक सोयीस्कर आणेल. एक्स 15 ऑटोमॅटिकबॉक्स कॉलम वेल्डिंग लाइन वेगवेगळ्या उद्योगांमधून अंतिम वापरकर्त्यांसाठी उत्पादकता वाढविण्यासाठी सर्वात प्रगत आणि उच्च ऑटोमेशन उत्पादन लाइन आहेत.

वैशिष्ट्ये

वैशिष्ट्य आणि अनुप्रयोग

1. एक्स 15 बॉक्स कॉलम वेल्डिंग लाइन कमी कामगार आणि कमी क्रेनसह वेल्डेड बॉक्स स्तंभ स्तंभ तयार करण्यासाठी उच्च ऑटोमेशन उत्पादन लाइन आहेत.

२. ही ओळ एमईएस सिस्टमसह पूर्णपणे एकत्रीकरण असू शकते आणि अप्पर संगणक आणि नियंत्रण प्रणाली दरम्यान रिअल-टाइम कम्युनिकेशन पूर्ण करू शकते, उपकरणांचे डेटा संग्रहण पूर्ण करू शकते, सर्व एकत्रित डेटा फॅक्टरी एमईएस सिस्टम (किंवा अप्पर सेंट्रलाइज्ड कंट्रोल सिस्टम) वर अपलोड करा आणि माहितीच्या प्रसारणाची वेळ आणि परिणामकारकता सुनिश्चित करते.

The. डिझाइन आणि संरक्षणाने संबंधित राष्ट्रीय मानक आणि पर्यावरण संरक्षणाची आवश्यकता पूर्ण करणे आवश्यक आहे; उपकरणे सुरक्षा आणि संरक्षणात्मक उपकरणे संबंधित औद्योगिक मानकांची पूर्तता करणे आवश्यक आहे;.

These. स्टील बांधकाम आणि स्टीलच्या रचनांमध्ये या बॉक्स स्तंभ वेल्डिंग लाइन मोठ्या प्रमाणात वापरल्या जातात, स्टील बांधकाम इमारतीसाठी वेल्डिंग बॉक्स स्तंभ, उच्च स्तरीय इमारत आणि स्टील स्ट्रक्चर्स किंवा पुल इत्यादी.

.

6. सीई, ईसीए प्रमाणित उपलब्ध आहेत.

7. ही ओळ कोणतीही साधने किंवा उपकरणे न बदलता मोठ्या जाडीसह लाइट ड्यूटी बीमपासून खूप हेवी ड्यूटी बीमवर उत्पादन प्रदान करते.

8. एकत्रित होण्यापासून संपूर्ण प्रक्रियेस समाप्त होण्यापर्यंत सुरूवातीस लोडिंग वगळता आणि शेवटी लोड करणे वगळता कोणत्याही क्रेनची आवश्यकता नाही, ज्यामुळे क्रेन वापरण्याचा धोका कमी होतो.

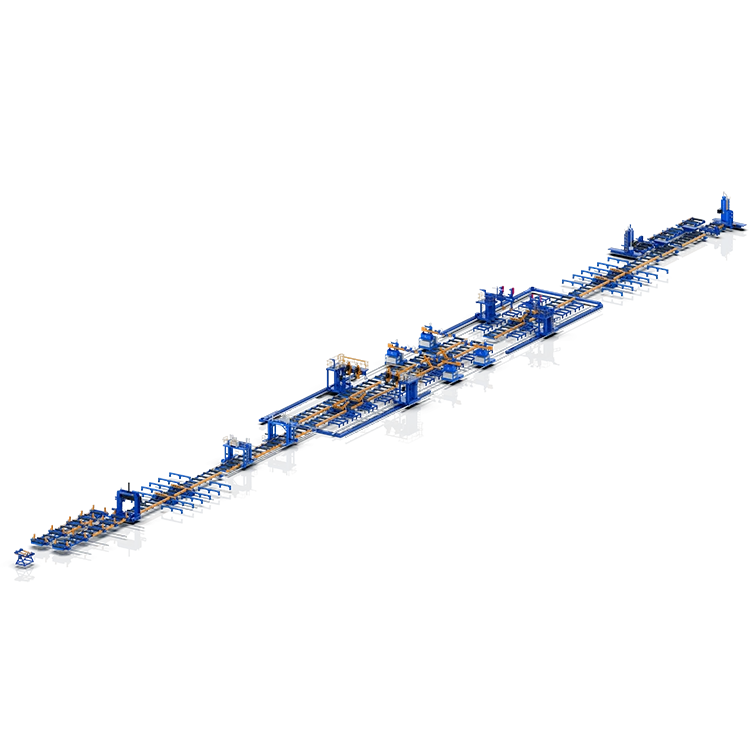

वेल्डेड बॉक्स-बीम तयार करण्यासाठी संपूर्ण उत्पादन लाइन स्थापित करण्यासाठी मशीन आणि उपकरणांची यादी:

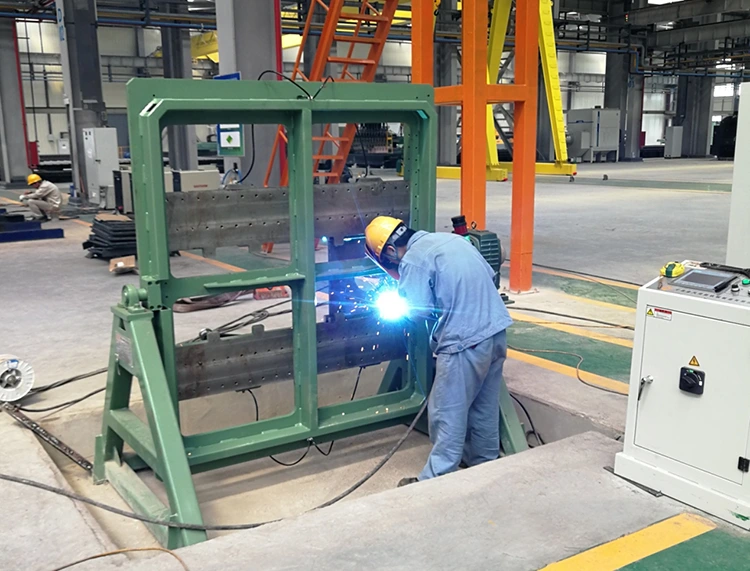

1- बाफल असेंबलिंग मशीन

हे मशीन हेबॉक्स कॉलमच्या आतील पोकळीमध्ये रीफोर्सिंग रिब प्लेटच्या असेंब्ली आणि पोझिशनिंग वेल्डिंगसाठी एक विशेष उपकरणे आहे. कामगारांची तीव्रता कमी करण्यासाठी आणि कामाची कार्यक्षमता सुधारण्यासाठी स्टील स्ट्रक्चर एंटरप्राइजेससाठी हे पसंतीचे उत्पादन आहे.

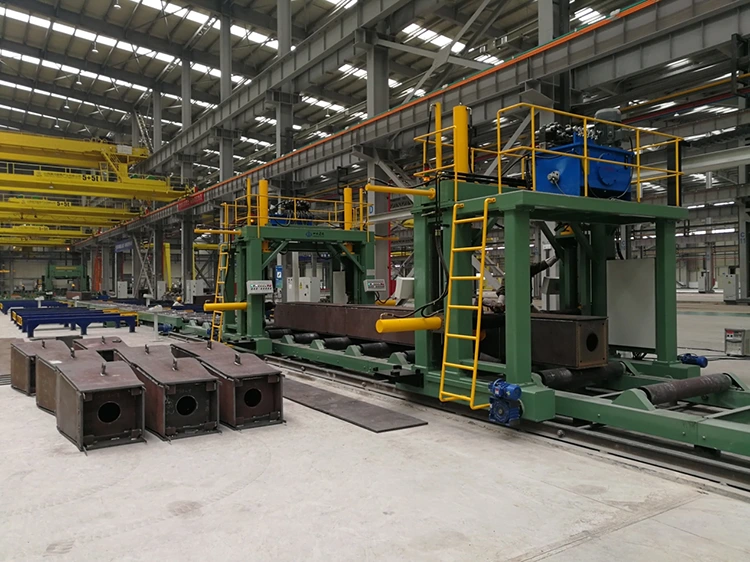

2- बॉक्स कॉलम असेंबलिंग मशीन

बॉक्स कॉलम असेंब्ली मशीन ही बॉक्स कॉलम (स्तंभ) च्या उत्पादनासाठी मुख्य उपकरणे आहे, जी मुख्यत: बॉक्स स्तंभ (स्तंभ) कार्य तुकड्यांची असेंब्ली पूर्ण करते. हे मशीन स्टील स्ट्रक्चर एंटरप्राइजेससाठी बॉक्स गर्डर तयार करण्यासाठी आवश्यक उपकरणांपैकी एक आहे.

यू टाइप करण्यासाठी एक मशीन.

एक मशीन बॉक्स प्रकार असेंबलिंगसाठी आहे.

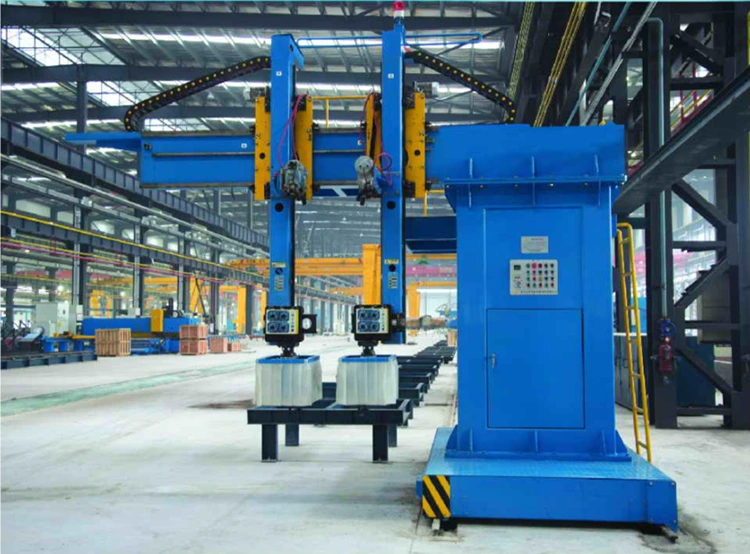

3- इलेक्ट्रो-स्लॅग वेल्डिंग मशीन

एक्सझेडएचबी 15 कॅन्टिलिव्हर इलेक्ट्रोसलाग वेल्डिंग मशीन हे स्टील स्ट्रक्चर इंडस्ट्रीसाठी जिनफेंग वेल्डिंग आणि कटिंग कंपनीने सुरू केलेले एक उत्कृष्ट उत्पादन आहे. हे वेल्डिंग बॉक्स कॉलमसाठी खास वेल्डिंग उपकरणे आहेत. बॉक्स कॉलम फॅब्रिकेशन दरम्यान पुरेशी कडकपणा आणि टॉरशन प्रतिकार सुनिश्चित करण्यासाठी, बॅफल्स (म्हणजे कडक प्लेट्स) सामान्यत: बॉक्स स्तंभाच्या आतील बाजूस वेल्डेड असतात. हे मशीन बॉक्स कॉलमच्या बाह्य प्लेट आणि आतील बाफल्स दरम्यान वेल्डिंग वेल्डिंगसाठी एक विशेष उपकरणे आहे.

4- सीओ 2/मॅग बॅक वेल्डिंग मशीन

एक्सक्यूएचबी 15 एल सीरिज बॉक्स कॉलम कॅन्टिलिव्हर गॅस शिल्ड्ड वेल्डिंग मशीन हे एक विशेष वेल्डिंग उपकरणे आहेत जी बॉक्स कॉलम (स्तंभ) च्या वेल्डिंगला पाठिंबा देण्यासाठी आणि बॅकिंगनंतर वेल्डिंग भरण्यासाठी डिझाइन केलेले आहे, जे आमच्या कंपनीने बाजारातील मागणी आणि स्टील स्ट्रक्चर उपकरणाच्या विकासाच्या वर्षांच्या अनुभवावर आधारित आहे.

5- सीओ 2/मॅग फिलिंग वेल्डिंग मशीन

एक्सक्यूएचबी 15 मालिका बॉक्स कॉलम कॅन्टिलिव्हर गॅस शिल्ड्ड वेल्डिंग मशीन हे एक खास वेल्डिंग उपकरणे आहेत जी बॉक्स कॉलम (स्तंभ) च्या वेल्डिंगला पाठिंबा देण्यासाठी आणि बॅकिंगनंतर वेल्डिंग भरण्यासाठी डिझाइन केलेले आहे, जे आमच्या कंपनीने बाजारातील मागणी आणि स्टील स्ट्रक्चर उपकरणांच्या विकासाच्या वर्षांच्या अनुभवावर आधारित आहे.

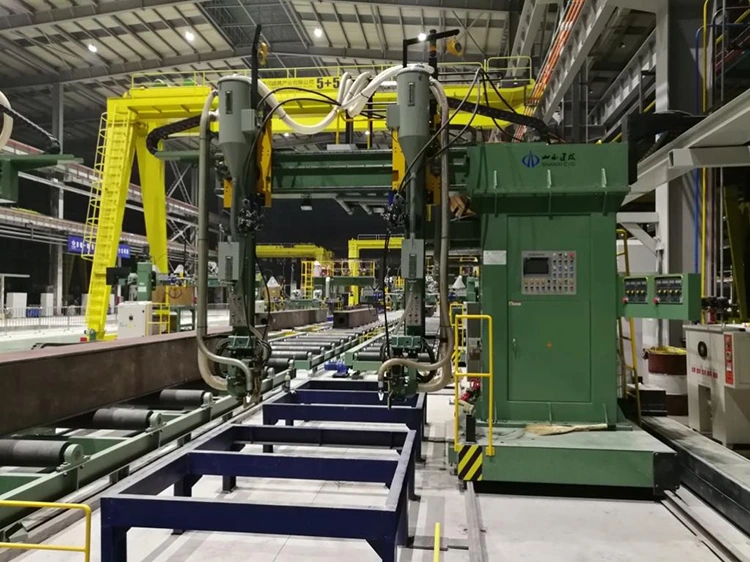

6- बुडलेल्या आर्क वेल्डिंग मशीन

एक्सएमएचबी 15 बॉक्स गर्डर कॅन्टिलिव्हर बुडलेल्या आर्क वेल्डिंग मशीन हे स्टील स्ट्रक्चर इंडस्ट्रीसाठी जिनफेंग वेल्डिंग आणि कटिंग कंपनीने सुरू केलेले एक उत्कृष्ट उत्पादन आहे. हे एक विशेष वेल्डिंग उपकरणे आहेत जे वेल्डिंग मोठ्या आणि मध्यम आकाराच्या बॉक्स स्तंभ (स्तंभ) साठी डिझाइन केलेले आहेत. वर्षानुवर्षे, सतत ऑप्टिमायझेशन आणि सुधारणानंतर, कार्यक्षमता अधिक परिपूर्ण झाली आहे.

7- एंड-फेस मिलिंग मशीन

आर्थिक बांधकाम, बांधकाम, पूल आणि इतर उद्योगांच्या वेगवान विकासामुळे स्टील स्ट्रक्चर अभियांत्रिकीच्या गुणवत्तेसाठी कठोर आवश्यकता आहे. एच-बीम, बॉक्स कॉलम आणि कॉलम आणि सडपातळ भाग आणि कामाच्या तुकड्याचा शेवटचा चेहरा प्रक्रिया एक आवश्यक प्रक्रिया बनली आहे. अंतिम चेहरा प्रक्रिया केवळ कामाच्या तुकड्यांची गुणवत्ता सुधारत नाही, साइटवरील स्थापना आणि बांधकाम त्रुटी कमी करते, बांधकाम कालावधी कमी करते आणि साइटवरील बांधकाम कार्यक्षमता सुधारते. हे स्टील स्ट्रक्चर उपक्रमांना चांगले आर्थिक फायदे देखील आणते. स्टील स्ट्रक्चर एंटरप्रायजेसच्या वास्तविक प्रक्रियेच्या परिस्थितीनुसार, आमची कंपनी आंतरराष्ट्रीय स्तरावर समान उत्पादनांचे फायदे आत्मसात करीत आहे आणि बाजारपेठेतील मागणी पूर्ण करण्यासाठी वेळेवर नवीन उत्पादने सुरू केली. हे केवळ स्टील स्ट्रक्चर उद्योगातच वापरले जात नाही तर सामान्य उपकरणे म्हणून देखील वापरले जाऊ शकते, जे ब्रिज, इलेक्ट्रिक पॉवर, तेल, पेट्रोकेमिकल आणि इतर यंत्रसामग्री उत्पादन उद्योगांमध्ये मोठ्या प्रमाणात वापरले जाऊ शकते.

8- बीम फ्लिपर 180 ° उलट्या

मोबाइल 180 ° हायड्रॉलिक बीम फ्लिपर्सचे दोन तुकडे एका बाजूला वेल्डेड केलेल्या कामाच्या तुकड्यांच्या वळणासाठी वापरले जातात. काम करताना, रोलर टेबल किंवा वर्क-पीस रॅकपासून कामाचा तुकडा काढून घ्या आणि रिड्यूसर दोन बीम फ्लिपर्सला रोलर टेबल किंवा वर्क-पीस रॅकच्या बाजूने कामाचा तुकडा हलविण्यासाठी सिंक्रोनिकली हलविण्यासाठी आणि नंतर दोन हायड्रॉलिक सिलेंडर्स रोलरच्या रोलरमध्ये किंवा त्यावेळेस कामकाजाच्या तुकड्यावर फिरतात किंवा त्यावेळेस कार्य करतात.

वास्तविक परिस्थितीनुसार, लहान बीम फ्लिप करण्यासाठी दोन तुकडे स्वतंत्रपणे गट म्हणून वापरले जाऊ शकतात. त्याच वेळी, लांब बीम उलथून टाकण्यासाठी 4 तुकडे एका गटात देखील एकत्र केले जाऊ शकतात. उच्च लवचिकता आणि कार्यक्षमता.

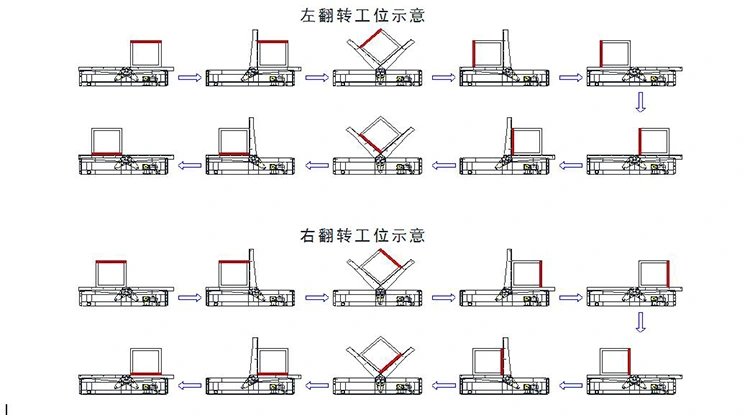

बीम फ्लिपर्सचा कार्यरत प्रवाह चार्ट:

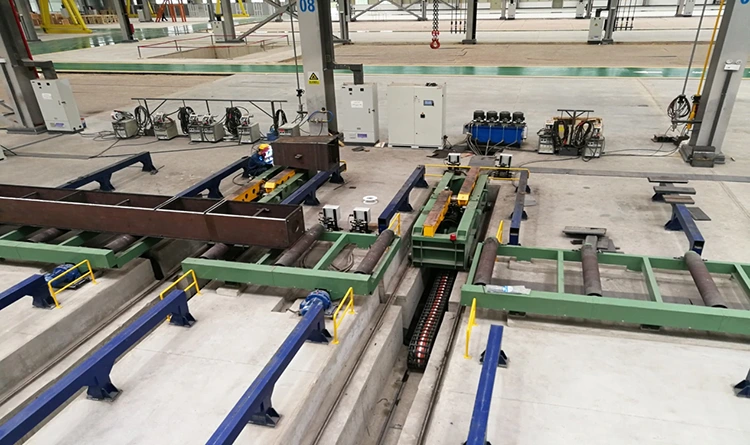

9- स्टील कार्ट

या उपकरणांचा वापर मुख्यतः उत्पादन प्रक्रियेशी समन्वय साधण्यासाठी केला जातो जो प्रक्रियेच्या रोलर टेबलमधून किंवा इतर उपकरणांवर प्रक्रिया करण्याच्या उपकरणांमध्ये हलविण्यासाठी. स्टील कार्टमध्ये प्रामुख्याने दोन अ‍ॅक्शन फंक्शन्स असतात: चालणे आणि उचलणे. वर्क पीसचे विस्थापन हेरफेर आणि नियंत्रणाद्वारे पूर्ण केले जाऊ शकते. उपकरणांमध्ये सोपी रचना, सोयीस्कर ऑपरेशन आणि स्थिर ऑपरेशन आहे. मशीन जास्तीत जास्त 30 टन लोडसह हेवी-ड्यूटी डिझाइनचा अवलंब करते;

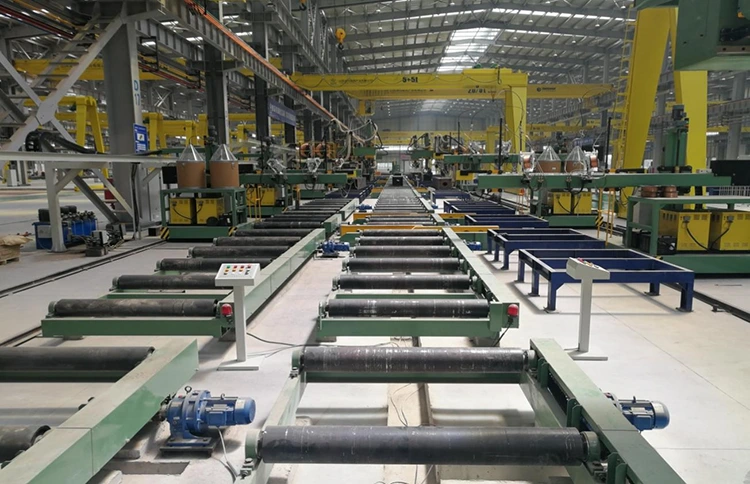

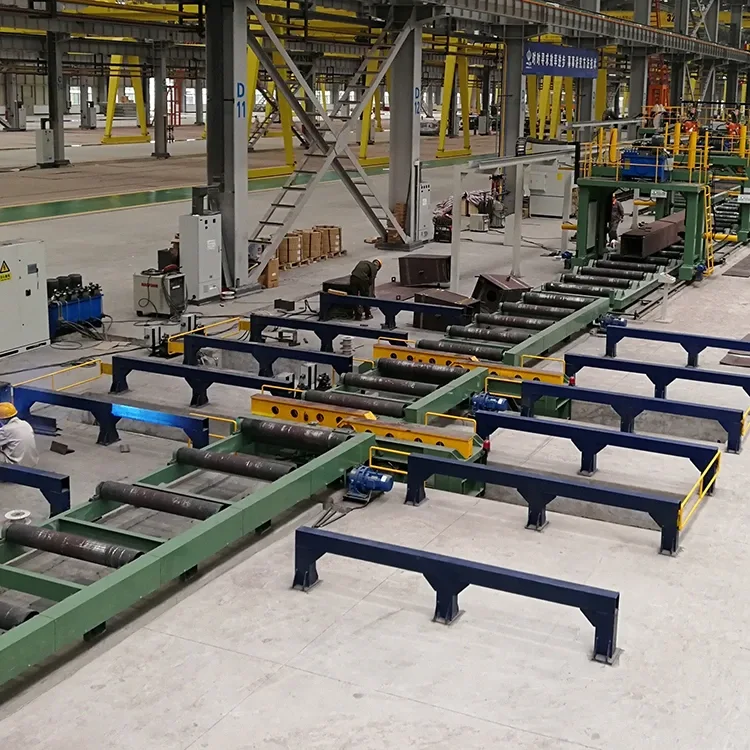

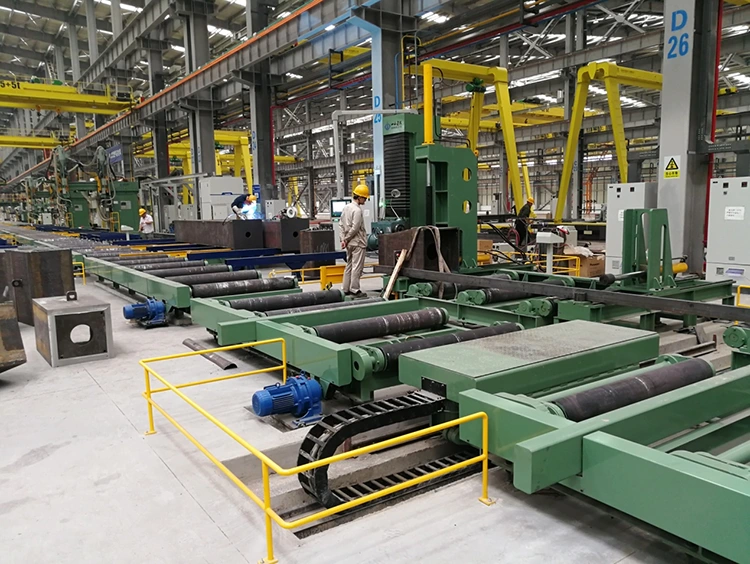

10- रोलर सारण्या

हे मुख्यतः बॉक्स कॉलमच्या असेंब्लीपासून वेल्डिंग पूर्ण होण्यापर्यंत वर्कपीसेस पोचवण्यासाठी वापरले जाते.

स्टील प्लेटमधून वेल्डेड बॉक्स कॉलम कसे तयार करावे?

प्लेट्सपासून एच बीम आणि अंतिम तपासणीपर्यंत उत्पादनासाठी उत्पादन प्रवाह चार्ट खालीलप्रमाणे आहे.

उत्पादन प्रवाह चार्ट
